Diagnosa Ulang Jaringan


Praktikan mencoba memahami dan memanfaatkan tools tools jaringan berikut :
  1. IPCONFIG
  1. ipconfig
    Uji Coba :

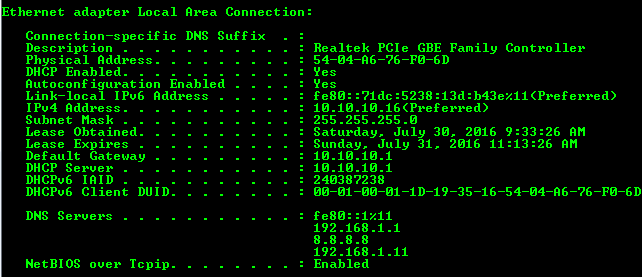

  2. ipconfig/all
Uji Coba :

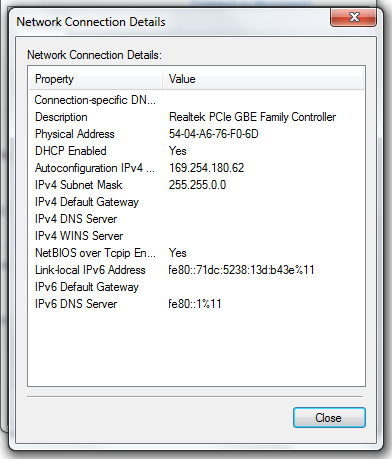

  1. ipconfig/release,
Uji Coba:
Maka akan terlihat Ip address hilang dan koneksi terputus
Dan akses internet terputus



  1. ipconfig/renew
  • Print screen hasil yang muncul
  • jelaskan maksud hasil yang muncul
ipconfig /renew untuk membuat IP Address baru untuk adapter tertentu dari gambar diatas terlihat bahwa Ip address telah diubah


  • jelaskan maksud/kegunaan masing masing baris perintah
  1. Ipconfig adalah salah satu perintah pada sistem operasi Windows yang berfungsi untuk menampilkan konfigurasi IP komputer. Dengan menggunakan utilitas ini maka user dapat melihat konfigurasi apa saja yang telah diatur di komputernya.
  2. ipconfig /all berfunsi menampilkan informasi konfigurasi koneksi, misalnya Host Name, Primary DNS Type, Ethernet Adapter LAN.
  3. IPconfig /release fungsinya untuk “Menghapus” semua koneksi IP Address dan mematikan akses koneksi
  4. ipconfig /renew untuk membuat IP Address baru untuk adapter tertentu


  1. ping

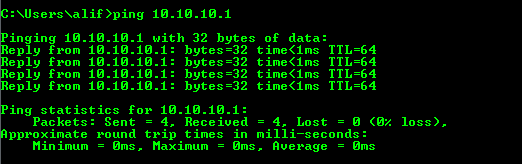

  1. ping ipgateway,
Uji Coba :
  1. ping ipdnsserver,
Uji Coba :

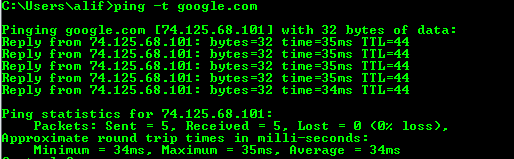

  1. ping -t google.com
  • Print screen hasil yang muncul
  • jelaskan maksud hasil yang muncul
Maksud dari sreenshot “ping –t goole.com” Arti dari pesan tersebut di atas, komputer yang digunakan untuk melakukan PING ke http://www.google.com terhubung dengan internet.
  • jelaskan maksud/kegunaan masing masing baris perintah
  1. Ping Ipgateway : digunakan untuk melakukan Ip gateway yang didapat dari akses internet untuk menghubungkan satu jaringan komputer dengan satu atau lebih jaringan komputer yang menggunakan kaidah komunikasi.
  2. Ping ipdnsserver :
  3. Ping –t google.com : digunakan untuk mengecek akses internet apakah internet dapat terhubung dengan PC atau tidak
  1. pada saat ping, kadang kala muncul pesan
  1. Replay
    Reply adalah salah satu program yang digunakan untuk mengecek komunikasi antar komputer dalam sebuah jaringan melalui protokol TCP/IP. Reply  akan mengirimkan Internet Control Message Protocol (ICMP) Echo Request messages pada ip address komputer yang dituju dan meminta respons dari komputer tersebut.
  1. Destination Host Unreachable
Destination unreachable, terjadi jika host, jaringan, port atau protokol
tertentu tidak dapat dijangkau. Komunikasi di jaringan tergantung dari beberapa kondisi yang ditemui.
  1. Request Timed Out
Requst Time Out adalah ketika Komputer server tidak merespon permintaan koneksi dari klien setelah beberapa lama (jangka waktu timeout bervariasi)
  1. Ping request could not find host
  • apakah maksud hasil ping tersebut?
Ping request could not find host : artinya resolving domain server tersebut pada pc kita tidak dapat menerjemah ke IP address. Hal ini biasanya karena setting DNS client masih keliru atau komunikasi kita dengan DNS server terganggu/terputus.
  • setinglah jaringan sehingga memunculkan hasil ping seperti diatas.
  1. Reply

  2. Destination Host Unreachable
  1. Request Timed Out
  1. Ping request could not find host
  • print screen dan jelaskan bagaimana memunculkan hasil tersebut.
  1. Maksud dari sreen “Reply”
cara setting dengan mengkoneksikan internet terlebih dahulu jika sudah terhubung baru coba ping google.com maka akan berhasil
  1. Maksud screen “Destination host unreachable”
Cara setting dengan

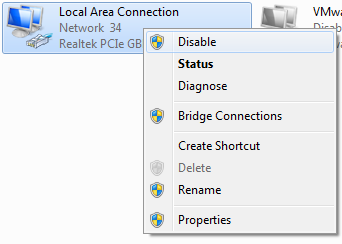

1.mendisable Local Area conection seperti ini:
  1. Maksud screen “Request Time Out”
1.caranya dengan mengaktifkan firewall pada laptop/PC yang anda gunakan
  1. Maksud dari screen “ Ping request could not find host”
1.caranya dengan mendisablekan Local Area Connection
2.cara kedua dengan memutuskan Akses internet



  1. nslookup
  1. nslookup google.com
Uji Coba :
  1. nslookup facebook.com
Uji Coba :
  1. nslookup youtube.com
  • Print screen hasil yang muncul
  • jelaskan maksud hasil yang muncul
  1. nslookup google.com : Maksud hasil yang muncul pada screen diatas adalah untuk memperlihatkan pengguna IP address server.
  2. nslookup facebook.com : Maksud hasil yang muncul pada screen diatas adalah untuk memperlihatkan pengguna IP address server.
  3. nslookup youtube.com : Maksud hasil yang muncul pada screen diatas adalah untuk memperlihatkan pengguna IP address server.
  • jelaskan maksud/kegunaan masing masing baris perintah
  1. perintas nslookup digunakan untutk mencari alamat IP yang terkait dengan nama domain. Contohnya, anda bisa menjalankan perintah nslookup untuk melihat IP address www.google.com, www.facebook.com, dan www.youtube.com seperti pada screen diatas.



  1. Tracert
  1. tracert domain,
Uji Coba :

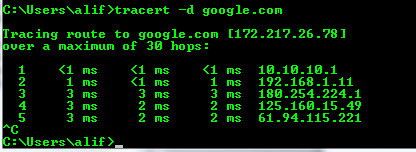

  1. tracert -d domain
  • Print screen hasil yang muncul
  • jelaskan maksud hasil yang muncul
Maksud dari tracert yaitu digunakan untuk manampilkan Rute Yang terdaftar pada interface router (yang paling dekat dengan host) yang terdapat pada jalur antara host dan tujuan.
  • jelaskan maksud/kegunaan masing masing baris perintah

  1. pathping
  1. pathping -n domain
  • Print screen hasil yang muncul
  • jelaskan maksud hasil yang muncul
maksud screen diatas adalah untuk memeriksa jaringan dan Internet Data Path dengan menggunakan perintah pathping sehingga dapat mengukur network latency dan network loss (dalam persentase) pada Hub tertentu diantaranya alamat asal dan alamat tujuan dan PathPing.
  • jelaskan maksud/kegunaan masing masing baris perintah
Path Ping Merupakan tools pada windows yang digunakan untuk mengukur network latency dan network loss (dalam persentase) pada Hub tertentu diantaranya alamat asal dan alamat tujuan dan PathPing juga memiliki pengertian command / perintah yang bisa digunakan untuk memeriksa jaringan dan Internet Data Path dengan menggunakan perintah pathping.













  1. netstat

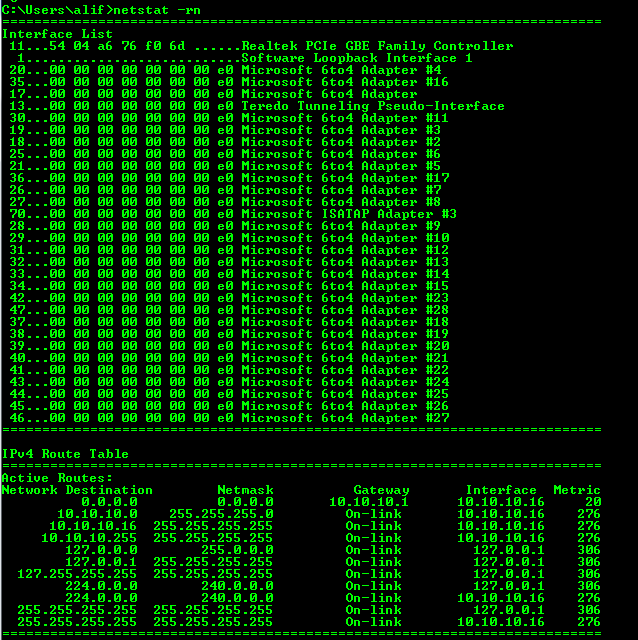

  1. netstat –rn
Uji Coba:

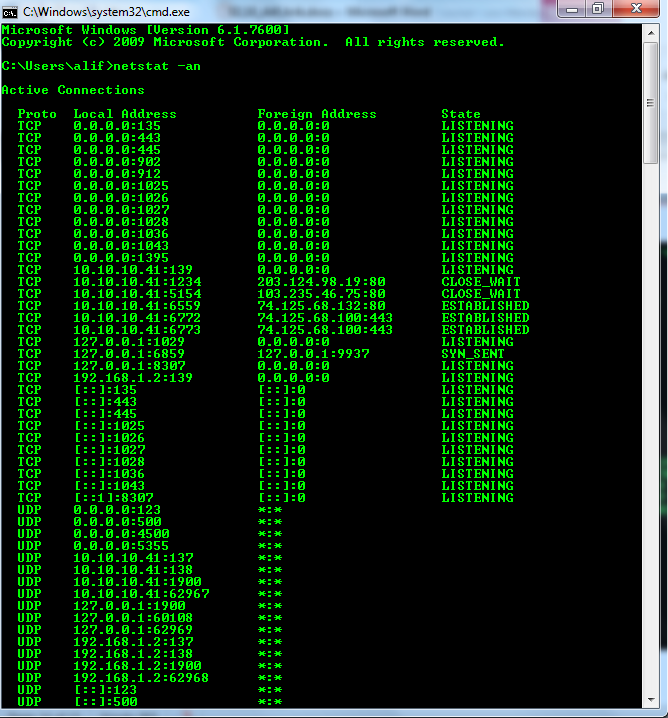

  1. netstat –an
  • Print screen hasil yang muncul
Hasil :
  • jelaskan maksud hasil yang muncul
  1. netstat –rn
Maksud dari screen diatas pada screen menampilkan route table dan alamat serta port dalam bentuk numerik

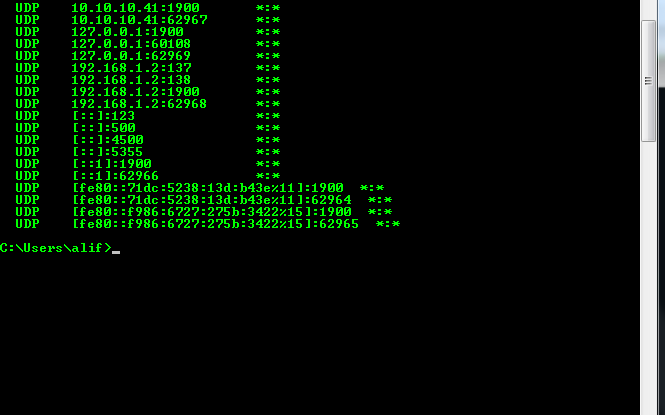

  1. netstat –an
Maksud dari screen diatas pada screen menampilkan semua koneksi baik yang listening maupun yang tidak serta menampilkan alamat dan port dalam bentuk numerik
  • jelaskan maksud/kegunaan masing masing baris perintah
Perintah ini menampilkan koneksi jaringan yang masuk dan keluar serta informasi jaringan lain.
